Đối với các công trình công cộng ven kênh rạch, cầu đường hay tường rào khuôn viên, việc lựa chọn vật liệu cho hệ thống lan can bảo vệ luôn đối mặt với bài toán ăn mòn khắc nghiệt do độ ẩm và thời tiết. Nếu chỉ dùng sắt hộp sơn phủ thông thường, sau khoảng 1 đến 2 năm, lớp sơn ngoài trời rất dễ bong tróc, khiến thép bị gỉ sét từ bên trong chân trụ. Chi phí cạo gỉ, sơn dặm định kỳ không chỉ tốn kém mà còn ảnh hưởng trực tiếp đến an toàn chịu lực của công trình.
1. Cấu tạo kỹ thuật của hệ lan can thép mạ kẽm nhúng nóng

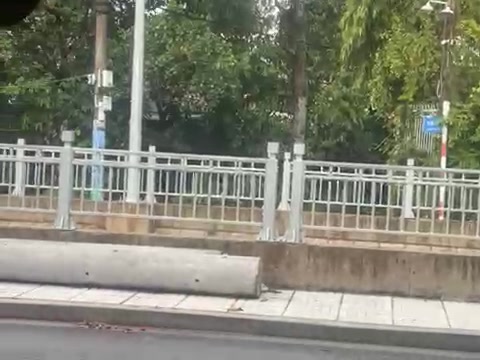

Quan sát thực tế tại các tuyến lan can ngoài trời, toàn bộ cấu kiện từ cột trụ chính, thanh tay vịn đến các nan song chắn đứng đều được gia công hoàn thiện tại xưởng trước khi đưa vào bể mạ kẽm nhúng nóng. Bề mặt thép sau khi xử lý sẽ xuất hiện các bông kẽm sáng mờ đặc trưng, chứng minh lớp hợp kim kẽm - sắt đã liên kết bền chặt vào nền thép.

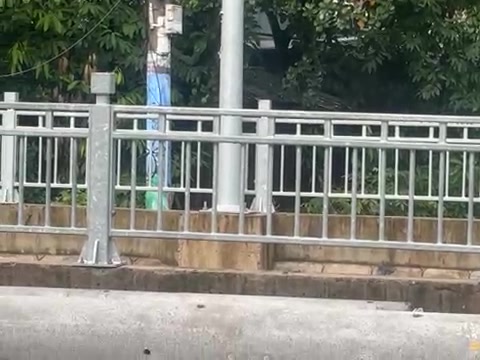

Tại vị trí chân cột chịu lực, hệ thống liên kết đóng vai trò quyết định đến độ vững chãi của cả tuyến lan can:
- Bản mã chân cột: Thường sử dụng thép tấm dày (thông thường dao động từ 8mm đến 12mm), được đột lỗ sẵn để liên kết bu lông.
- Gân tăng cứng (Stiffener plates): Hàn gia cường hai bên hông trụ thép nhằm hạn chế hiện tượng uốn cục bộ tại gốc cột khi chịu tải trọng xô đẩy từ đám đông.
- Bu lông neo chân trụ: Bắt trực tiếp xuống gờ bê tông cốt thép của bờ kè. Khe hở giữa mặt dưới bản mã và mặt bê tông cần được chèn vữa không co ngót (grout) để tránh đọng nước mưa lâu ngày gây ăn mòn cục bộ cổ bu lông.
2. Ưu và nhược điểm của công nghệ mạ kẽm nhúng nóng ngoài trời
Để đánh giá khách quan, không có giải pháp nào là hoàn hảo tuyệt đối. Mạ kẽm nhúng nóng sở hữu độ bền vượt trội nhưng cũng đòi hỏi kỹ thuật chế tạo khắt khe.
Ưu điểm kỹ thuật:
- Cơ chế bảo vệ catot: Ngay cả khi bề mặt bị trầy xước trong quá trình sử dụng, lớp kẽm xung quanh vẫn đóng vai trò anốt hy sinh để bảo vệ lõi thép bên trong không bị ăn mòn rỉ sét.
- Độ bám dính và độ bền: Lớp kẽm ngấm sâu và tạo thành các lớp hợp kim liên kết luyện kim trực tiếp với thép theo tiêu chuẩn ASTM A123 hoặc TCVN 5026, tuổi thọ lớp mạ ngoài trời có thể đạt từ 20 đến 30 năm mà không cần sơn bảo dưỡng.
- Bảo vệ toàn diện cả mặt trong: Thép hộp rỗng ruột khi nhúng vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C sẽ được kẽm phủ kín cả lòng ống bên trong, giải quyết triệt để nguy cơ gỉ ngầm.
Hạn chế cần lưu ý:
- Nguy cơ biến dạng nhiệt: Thép mỏng dưới 1.5mm rất dễ bị cong vênh, vặn xoắn khi tiếp xúc nhiệt độ cao của bể kẽm. Do đó, hệ khung lan can thường phải chọn thép có chiều dày thành ống tối thiểu từ (thường từ 2.0mm trở lên).
- Bắt buộc khoan lỗ thoát khí/kẽm: Tại các điểm giao cắt kín của khung thép hộp, thợ phải khoan lỗ kỹ thuật để kẽm lỏng chảy vào và thoát ra tự do, đồng thời tránh nổ ống do giãn nở không khí.
- Tính thẩm mỹ ban đầu: Bề mặt mạ kẽm có màu xám bạc thô mộc, không bóng bẩy hay đa dạng màu sắc như sơn tĩnh điện, trừ khi áp dụng thêm hệ sơn phủ duplex (sơn lót chuyên dụng trên nền kẽm).
3. Bảng so sánh các giải pháp hoàn thiện thép ngoài trời
Dưới đây là bảng đối chiếu giữa ba phương án xử lý bề mặt phổ biến cho hạng mục lan can và kết cấu thép ngoại thất:
| Tiêu chí kỹ thuật | Mạ kẽm nhúng nóng | Sơn tĩnh điện ngoài trời | Sơn dầu thủ công 2 thành phần |
|---|---|---|---|
| Khả năng chống rỉ môi trường ẩm | Rất cao (bảo vệ cả lòng trong ống) | Trung bình (chỉ phủ mặt ngoài) | Kém (dễ bong tróc sau 1-2 năm) |
| Kháng va đập, trầy xước | Lớp hợp kim kẽm có độ cứng cao | Dễ nứt vỡ màng sơn khi va đập mạnh | Dễ xước và bong rộp |
| Chi phí bảo trì vòng đời | Gần như không phát sinh trong 15-20 năm | Bảo trì sau 3-5 năm tùy độ che phủ | Sơn lại định kỳ hàng năm |
| Chi phí đầu tư ban đầu | Cao hơn 20 - 30% so với sơn thường | Trung bình | Thấp nhất ban đầu |
4. Kiểm tra chất lượng thi công tại hiện trường
Khi nghiệm thu lắp đặt lan can mạ kẽm tại công trình, cán bộ giám sát và chủ đầu tư có thể thực hiện một số bước kiểm tra thực tế:
- Độ dày lớp mạ: Dùng máy đo chiều dày lớp phủ từ tính để kiểm tra độ dày lớp mạ kẽm, thông thường đạt chuẩn từ 65 µm đến 85 µm tùy theo chiều dày phôi thép.
- Liên kết hàn bổ sung: Tuyệt đối hạn chế việc hàn cắt trực tiếp tại công trường sau khi đã mạ kẽm. Nếu bắt buộc phải hàn chỉnh sửa cục bộ, vị trí mối hàn phải được làm sạch xỉ và quét tối thiểu 2 lớp sơn giàu kẽm (cold galvanizing compound) có hàm lượng kẽm khô trên 90%.
- Độ siết bu lông chân trụ: Kiểm tra độ chặt của ê-cu neo, chêm đệm vênh chống tự nới lỏng do rung chấn từ phương tiện giao thông liền kề.
5. Câu hỏi thường gặp (FAQs)
Có nên sơn màu lên bề mặt thép đã mạ kẽm nhúng nóng không?
Hoàn toàn có thể nếu dự án yêu cầu màu sắc kiến trúc cụ thể. Tuy nhiên, không được dùng sơn dầu thông thường quét trực tiếp vì bề mặt kẽm trơn láng sẽ làm bong tróc sơn nhanh chóng. Cần để bề mặt phong hóa tự nhiên hoặc xử lý bề mặt bằng dung dịch tạo nhám, sau đó quét sơn lót epoxy chuyên dụng cho kim loại màu trước khi sơn phủ.
Tại sao trên thân thép mạ kẽm nhúng nóng lại có các lỗ tròn nhỏ?
Đó là các lỗ công nghệ bắt buộc. Khi nhúng thanh thép vào bể kẽm nóng chảy ở 450°C, không khí bên trong ống thép giãn nở mạnh cần thoát ra để tránh nổ vỡ ống. Đồng thời, lỗ này giúp kẽm lỏng tràn đều vào bên trong và rút kiệt khi nhấc cấu kiện ra khỏi bể.
Nếu bạn đang gặp sự cố tương tự tại công trình hoặc cần trao đổi thêm về giải pháp kỹ thuật kết cấu thép phù hợp với hiện trạng thực tế, có thể liên hệ với đội ngũ kỹ thuật PiARC để cùng thảo luận phương án tối ưu.
--------------------------------------------------
CÔNG TY TNHH PIARC
Thi công xây dựng & Kết cấu thép
• Hotline / Zalo: 0942 844 349
• Email: piarcco@gmail.com
• Website: https://piarc.com.vn
--------------------------------------------------
