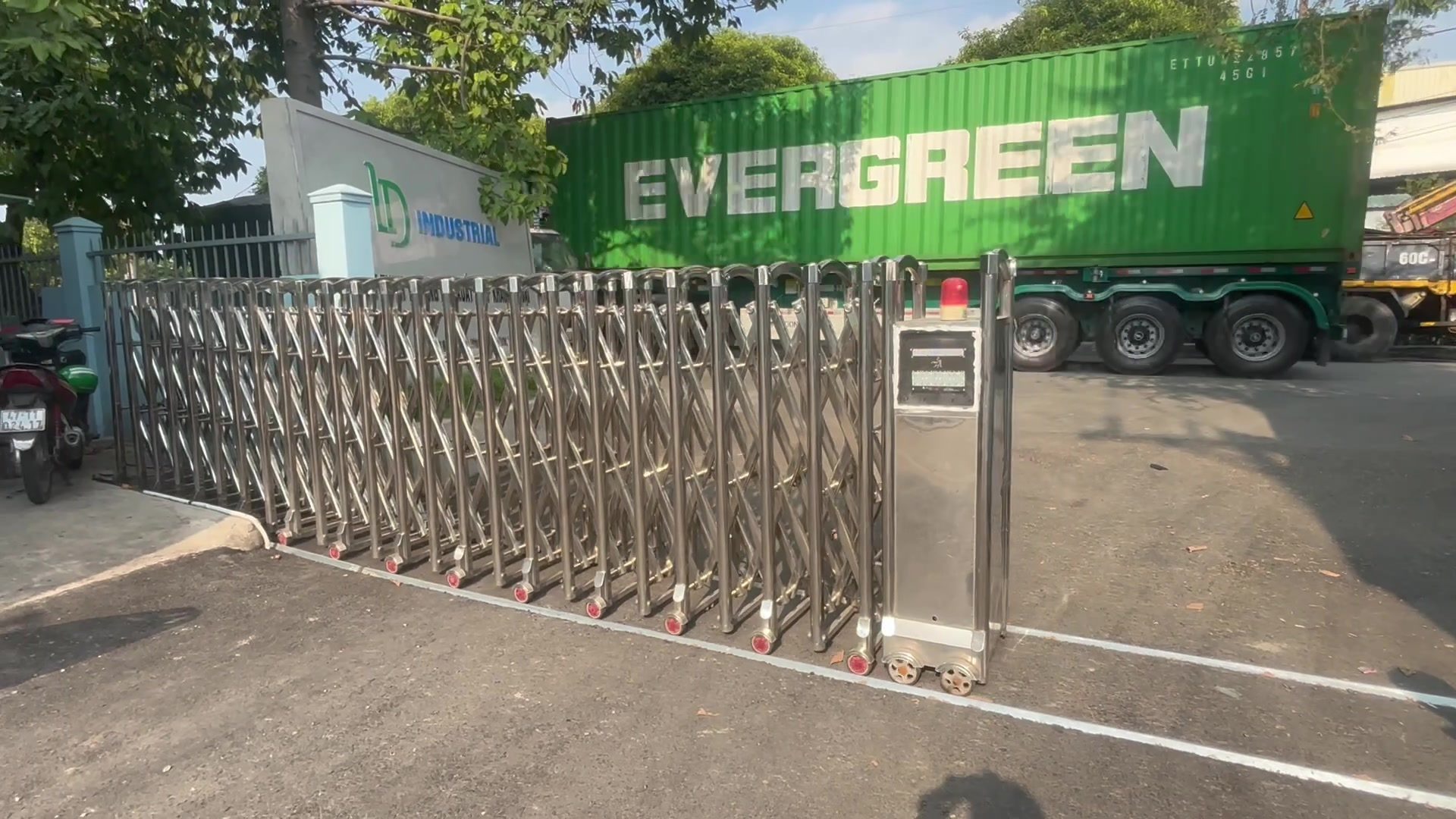

Khi cải tạo hoặc nâng cấp hạ tầng sân bãi nhà máy, một tình huống rất thường gặp là việc thảm thêm lớp bê tông nhựa nóng (asphalt) trực tiếp lên cao độ nền cũ. Lớp nhựa mới giúp bề mặt êm thuận, xe tải trọng lớn ra vào dễ dàng hơn, nhưng lại vô tình vùi lấp toàn bộ hệ thống nam châm từ tính chìm dưới mặt đường. Hậu quả là ngay sau khi trải đường xong, bộ cảm biến từ của đầu kéo cổng xếp inox không còn nhận diện được tim đường di chuyển, khiến cổng chạy lệch quỹ đạo, báo lỗi hoặc kẹt cứng khi đóng mở.
1. Dấu hiệu và nguyên nhân cổng xếp không ray mất phương hướng
Cổng xếp tự động không ray vận hành dựa trên nguyên lý cảm ứng điện từ: cụm cảm biến từ (thường sử dụng cảm biến Hall hoặc công tắc từ Reed Switch) gắn dưới đáy bo mạch đầu kéo sẽ liên tục quét các cực nam châm vĩnh cửu được chôn âm dưới sàn bê tông dọc theo tim cổng.
Quy đổi ra thực tế công trường thì khi trải thêm lớp nhựa đường dày từ 30 mm đến 50 mm, khoảng cách vật lý giữa mặt đáy cảm biến và mặt trên của nam châm cũ bị kéo giãn ra đáng kể. Do cường độ từ trường suy giảm theo bình phương khoảng cách, đầu đọc bo mạch không thể thu nhận đủ mật độ từ thông cần thiết. Khi mất tín hiệu mốc chuẩn, hai động cơ dẫn động độc lập của đầu kéo sẽ không duy trì được vận tốc đồng bộ, dẫn đến hiện tượng đầu cổng đảo hướng, chạy chệch ra ngoài hoặc dừng khẩn cấp giữa chừng.
2. Quy trình xử lý kỹ thuật: Cấy bổ sung nam châm dẫn hướng
Thay vì phải bóc tách toàn bộ lớp nhựa đường gây tốn kém và mất thẩm mỹ, giải pháp chuẩn xác và tiết kiệm nhất là định vị lại tim đường và khoan cấy lớp nam châm mới trực tiếp lên lớp nhựa hoàn thiện.

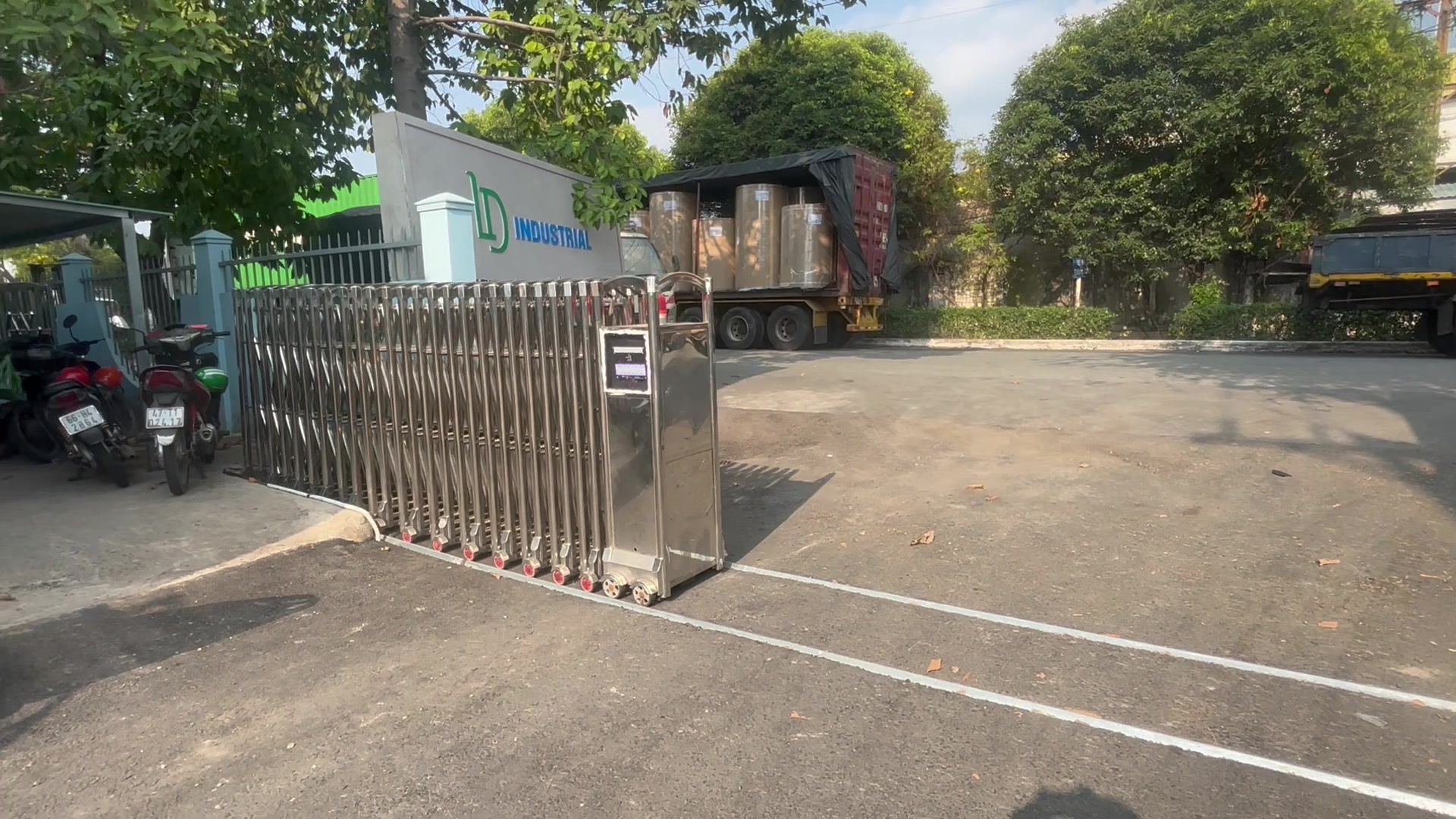

- Bước 1 - Xác định tim hành trình: Bật chế độ đóng mở thủ công hoặc dẫn cổng bằng tay dọc theo phương vuông góc của khẩu độ lọt lòng để lấy vệt bánh xe chuẩn nhất. Búng mực chỉ định tim đường chính xác.
- Bước 2 - Khoan lỗ kỹ thuật: Dùng máy khoan bê tông mũi khoan đường kính tương thích (thường là phi 20 mm hoặc phi 22 mm tùy quy cách nam châm), khoan các hố sâu khoảng 25-30 mm dọc theo tim mực. Khoảng cách bước tim giữa các tim nam châm dẫn hướng thông thường là 250 mm đến 300 mm dọc tuyến.
- Bước 3 - Kiểm tra cực từ tính trước khi chôn: Đây là bước quan trọng nhất mà nhiều đội thợ hay bỏ sót. Cần kiểm tra chiều cực tính (cực Bắc N hoặc cực Nam S) của nam châm dẫn hướng sao cho đồng nhất với chiều cảm biến của hãng cổng đang dùng. Nếu đảo lộn chiều cực, bo mạch sẽ hiểu nhầm là mốc giới hạn hành trình dừng lại.
- Bước 4 - Cố định và chèn kín: Đặt nam châm vào hố khoan và chèn kín bề mặt bằng vữa epoxy chuyên dụng hoặc mastic trám khe nguội nhằm tránh nước xâm thực và chống bật nam châm khi xe container cán qua.
3. Bảng so sánh phương án dẫn hướng cho cổng xếp nhà máy
Để các đơn vị quản lý nhà xưởng dễ cân nhắc phương án khi nâng cấp nền đường, bảng dưới đây tổng hợp các ưu nhược điểm kỹ thuật giữa giải pháp dùng ray dẫn hướng kim loại và nam châm từ tính:
| Tiêu chí kỹ thuật | Dẫn hướng bằng Cảm ứng từ (Không ray) | Dẫn hướng bằng Ray chìm / Ray nổi |
|---|---|---|
| Mặt bằng di chuyển của xe | Bằng phẳng tuyệt đối, xe tải nặng và xe nâng qua lại êm ái, không có gờ cản. | Có gờ sắt lồi hoặc rãnh lõm, xe tải trọng lớn dễ làm biến dạng gờ ray hoặc gập bánh xe nhỏ. |
| Độ ổn định khi vận hành | Yêu cầu mặt nền tương đối phẳng; phụ thuộc độ nhạy của cảm biến và chất lượng nam châm. | Cơ cấu cơ học định hướng cứng cáp, ít bị chệch hướng ngay cả khi nền hơi dốc. |
| Bảo trì sau khi thảm nhựa lại nền | Khoan cấy thêm chuỗi nam châm mới nhanh gọn trong vòng vài giờ làm việc. | Bắt buộc phải cắt đục nền nhựa, hàn nối lại ray sắt hoặc nâng cao độ ray rất phức tạp. |
| Chi phí vật tư thay thế | Thấp (chủ yếu là chi phí nam châm vĩnh cửu và keo định vị chuyên dụng). | Trung bình đến cao (sắt ray đặc, công cắt xẻ rãnh và que hàn). |
4. Câu hỏi thường gặp khi bảo trì cổng xếp tự động (FAQs)
Cổng xếp chạy được nửa đường rồi tự động ngắt lùi lại là do lỗi gì?
Hiện tượng này thường bắt nguồn từ hai nguyên nhân: một là mắt thần hồng ngoại chống va chạm bị bám bụi bẩn hoặc ánh nắng rọi trực tiếp gây báo động ảo; hai là khoảng cách giữa 2 cục nam châm dẫn hướng liên tiếp bị quá thưa khiến bo điều khiển ngắt chế độ dò đường để bảo vệ motor.
Nên chọn nam châm loại nào để chôn dưới mặt đường nhựa?
Nên ưu tiên sử dụng nam châm vĩnh cửu Ferrite hoặc Neodymium có bọc vỏ bảo vệ chống oxy hóa. Đường nhựa khi tiếp xúc nắng nóng mùa hè có thể sinh nhiệt cao, việc chọn dòng nam châm chịu nhiệt tốt sẽ giúp từ tính không bị suy giảm theo thời gian.
5. Kết luận
Việc cải tạo thảm nhựa đường công nội bộ là hạng mục hạ tầng cần thiết, song công tác đấu nối đồng bộ với hệ thống cửa tự động cần được tính toán kỹ từ khâu trắc đạc cốt cao độ. Xử lý triệt để hệ thống mốc từ tính ngay sau khi hoàn thiện mặt đường sẽ giúp cổng vận hành bền bỉ, tránh hỏng hóc hộp số và động cơ kéo.
Nếu bạn đang gặp sự cố tương tự tại công trình hoặc cần trao đổi thêm về giải pháp kỹ thuật kết cấu và hạ tầng cơ điện phù hợp với hiện trạng thực tế, có thể liên hệ với đội ngũ kỹ thuật PiARC để cùng thảo luận phương án tối ưu.
--------------------------------------------------
