Trong quá trình hoàn thiện công trình dân dụng lẫn nhà xưởng công nghiệp, hiện tượng lớp vữa trát sau khi khô bị bở bục, bong tróc từng mảng lớn và chỉ cần dùng tay quẹt nhẹ là cát rụng lả tả xuống sàn là một lỗi thi công khá phổ biến. Tình trạng này không chỉ khiến bề mặt tường mất thẩm mỹ, không thể bả mastic hay sơn phủ mà còn tiềm ẩn nguy cơ thấm dột, làm giảm tuổi thọ bảo vệ kết cấu xây dựng.
1. Dấu hiệu nhận biết lớp vữa trát tường bị bở tại hiện trường
Tại công trường, các kỹ sư và chủ nhà có thể dễ dàng kiểm tra hiện trạng chất lượng lớp vữa xây tô thông qua các biểu hiện trực quan:

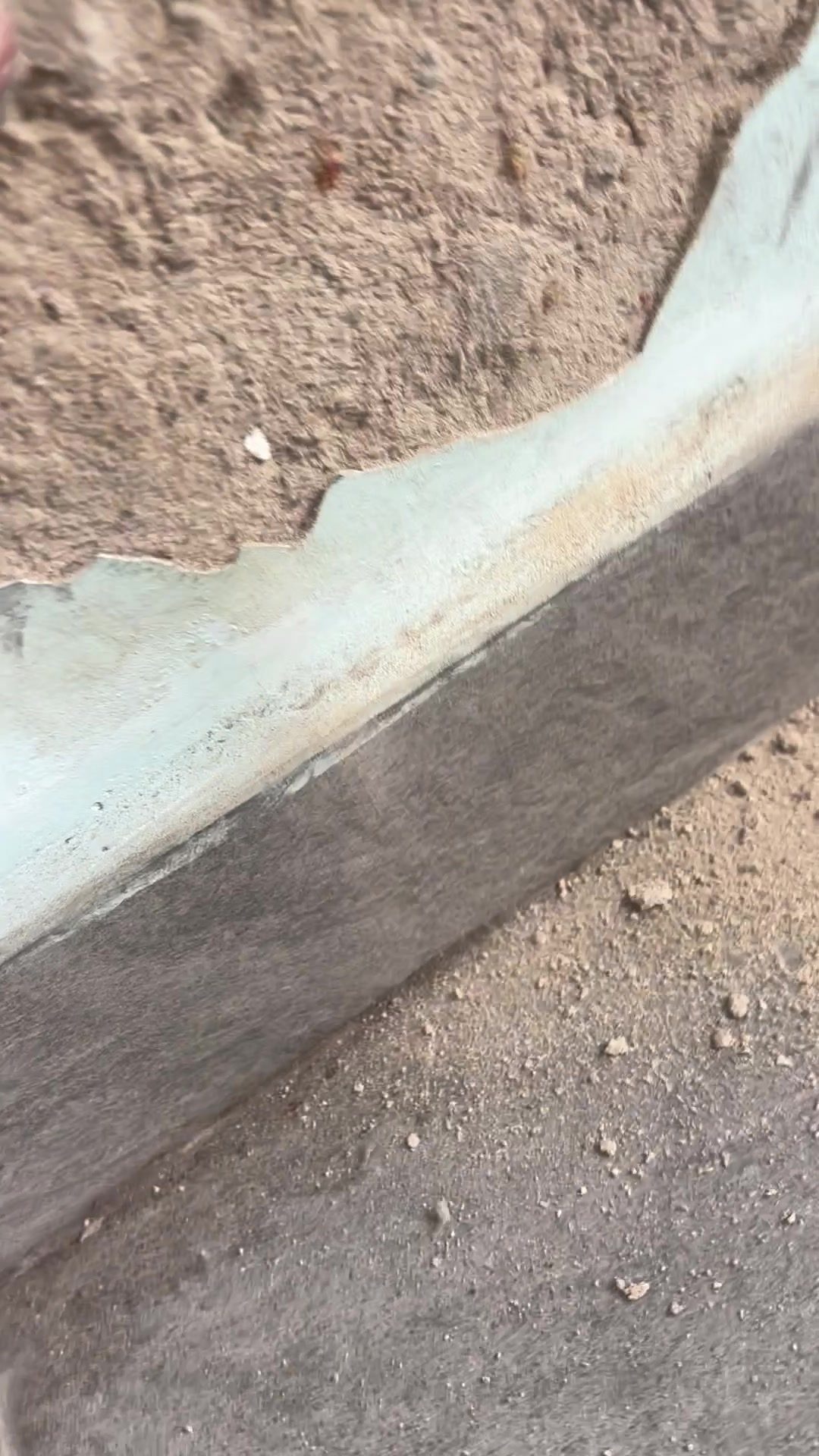

- Mắt thấy: Lớp sơn hoặc lớp bả mặt ngoài phồng rộp, nứt nẻ và tách hẳn khỏi cốt tường gạch. Phần vữa lộ ra có màu xám nhạt, xốp và nhìn rõ từng hạt cát rời rạc.

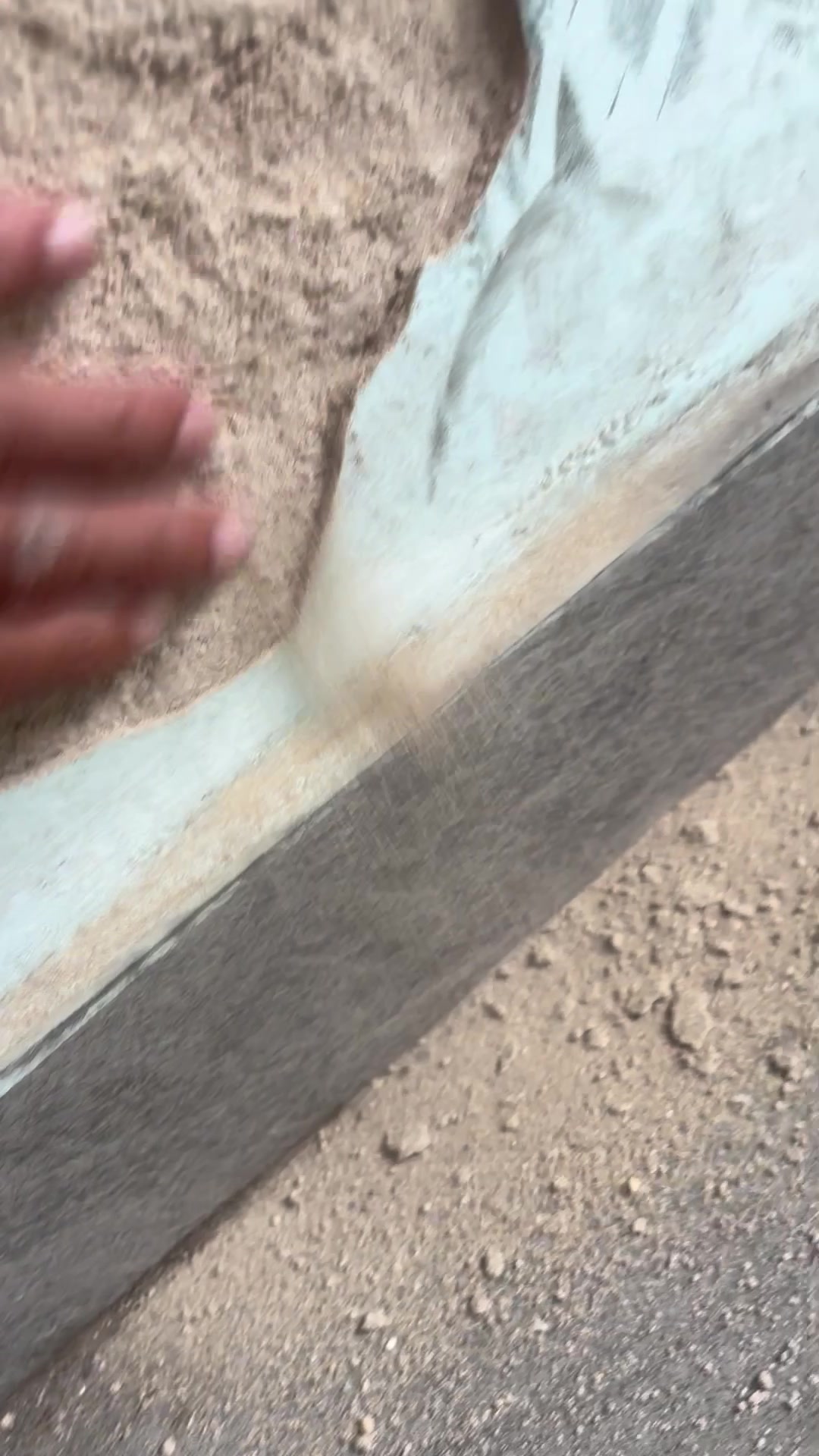

- Tay sờ và gạt nhẹ: Dùng ngón tay miết nhẹ lên bề mặt, vữa mủn ra như bột cát khô mà không có cảm giác đanh chắc của khối bê tông/vữa thủy hóa chuẩn.

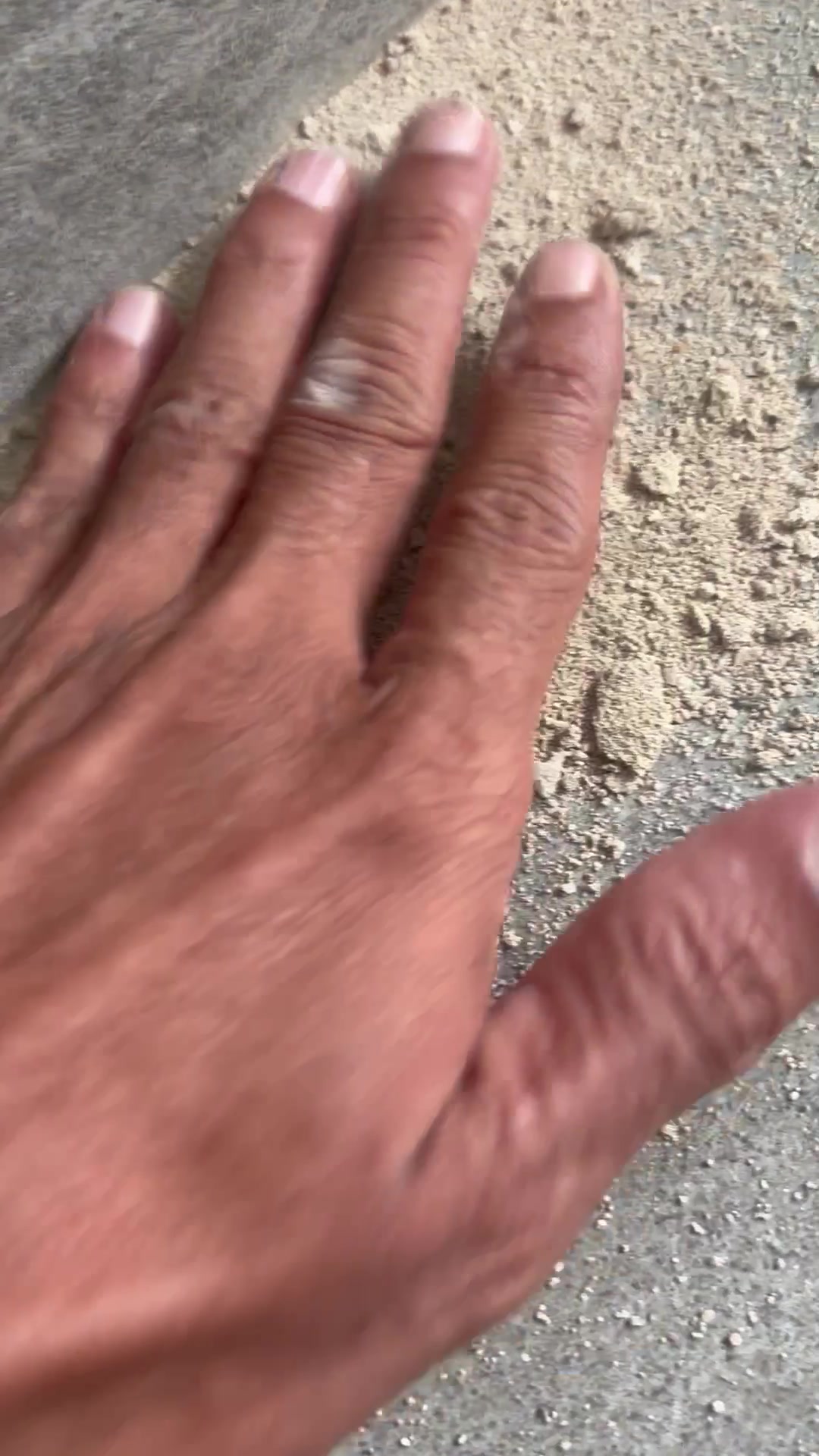

- Gõ kiểm tra âm thanh: Dùng cán bay hoặc búa gõ nhẹ phát ra tiếng bộp bộp rỗng ruột, mảng vữa dễ dàng rơi rụng thành đống vụn dưới chân tường.
2. Nguyên nhân cốt lõi khiến vữa trát bị bở và rơi cát
Cơ chế đông kết của vữa xi măng - cát đòi hỏi phản ứng thủy hóa hoàn chỉnh giữa hạt xi măng và nước để tạo mạng tinh thể bao bọc lấy cốt liệu cát. Khi liên kết này bị phá vỡ, nguyên nhân thường bắt nguồn từ các yếu tố sau:
a. Trộn non mác (thiếu hụt hàm lượng xi măng)
Theo tiêu chuẩn thiết kế và thi công vữa xây dựng TCVN 3121, vữa trát tường thông thường yêu cầu mác M75 (định mức khoảng 320–350 kg xi măng cho 1 m³ cát). Nói cách khác, để dễ hình dung ngoài thực tế, khi trộn một cối vữa chuẩn thì tỷ lệ cấp phối phải đủ lượng xi măng theo tỷ lệ thể tích quy định. Nếu tổ thợ cắt giảm vật tư hoặc đong đếm cẩu thả dẫn đến thiếu xi măng (mác thực tế tụt xuống M50 hoặc M25), lượng gel xi măng không đủ bao bọc các hạt cát, khiến cát nằm trơ trọi và nhanh chóng mủn vụn khi khô.
b. Cát trát nhiễm tạp chất, bùn sét hoặc cát quá mịn
Cát xây tô đạt chuẩn phải được sàng lọc kỹ, mô đun độ lớn phù hợp và hàm lượng bùn sét không vượt quá quy chuẩn TCVN. Nếu dùng cát bẩn chưa qua tuyển rửa, lớp màng bùn sét bám quanh hạt cát sẽ ngăn cản xi măng kết dính trực tiếp vào cốt liệu, tạo thành các điểm đứt gãy liên kết bên trong lớp trát.
c. Tường gạch hút hết nước của vữa hoặc thiếu bảo dưỡng ẩm
Trước khi trát, nếu tường gạch khô khốc không được tưới ẩm no nước, gạch nung sẽ hút kiệt lượng nước nhào trộn trong vữa ngay khi vừa áp lên tường. Thiếu nước, xi măng bị "cháy", không thể hoàn thành quá trình thủy hóa, biến lớp vữa thành một hỗn hợp bột khô ép dính tạm bợ.
3. Bảng đối chiếu nguyên nhân và mức độ ảnh hưởng
| Hiện tượng tại hiện trường | Nguyên nhân kỹ thuật | Rủi ro nếu không xử lý dứt điểm |
|---|---|---|
| Gạt tay cát rơi thành bột, vữa nhạt màu | Thiếu xi măng (non mác), tỷ lệ trộn sai lệch | Sơn bả bị bong tróc toàn bộ, tường mất khả năng chịu va đập |
| Vữa tróc mảng theo vách gạch, gõ kêu bộp | Không tưới ẩm tường gạch, bề mặt bám bụi bẩn | Rơi vỡ mảng lớn gây mất an toàn, nước ngấm sâu vào kết cấu |
| Mặt vữa nứt chân chim, chà xát thấy mùn | Cát chứa nhiều bùn sét hữu cơ hoặc cát quá mịn | Nước mưa ngấm qua khe nứt gây ố mốc và hư hỏng nội thất |
4. Quy trình xử lý kỹ thuật chuẩn xác
Nhiều chủ nhà thường thắc mắc liệu có thể quét nước xi măng tinh hoặc sơn lót kháng kiềm đè lên bề mặt để gia cố hay không. Trong thực tế thi công, giải pháp này chỉ là xử lý tạm thời phần vỏ ngoài, lớp vữa bở bên trong vẫn tiếp tục mục ruỗng và sớm muộn sẽ kéo theo toàn bộ mảng sơn rơi xuống. Chi phí cạo sửa lặp đi lặp lại sau vài tháng thường tốn kém gấp 2–3 lần so với việc xử lý dứt điểm ngay từ đầu.
- Đục bỏ triệt để: Dùng đục phẳng bóc toàn bộ khu vực vữa bị bở cho đến khi trơ ra bề mặt gạch xây. Tuyệt đối không giữ lại các mảng vữa rỗng chân.
- Vệ sinh và tưới ẩm: Quét sạch bụi bẩn, dùng nước rửa trôi cát thừa trên mặt gạch và tưới đẫm nước trước khi trát bù ít nhất 2–3 giờ.
- Tạo lớp bám dính (Hồ dầu liên kết): Quét một lớp hồ dầu xi măng dẻo hoặc hồ dầu có pha phụ gia liên kết chuyên dụng lên bề mặt gạch ngay trước khi vào vữa mới.
- Trộn vữa đúng cấp phối mác M75: Sử dụng cát hạt trung đã rửa sạch tạp chất, trộn đều xi măng và cát khô trước khi cho lượng nước vừa đủ. Tránh trộn vữa quá nhão hoặc quá khô.
- Bảo dưỡng ẩm: Sau khi lớp vữa mới se mặt khoảng 4–6 giờ, tiến hành phun sương giữ ẩm liên tục trong 2–3 ngày đầu để xi măng đạt cường độ tối ưu.
5. Câu hỏi thường gặp (FAQs)
Có thể quét phụ gia tăng cứng trực tiếp lên lớp vữa bở để cứu vãn không?
Phụ gia tăng cứng chỉ thẩm thấu được từ 2–3 mm bề mặt. Nếu chiều dày lớp trát 15–20 mm bị rỗng xốp từ cốt lõi, việc quét phụ gia ngoài mặt không giải quyết được gốc rễ, mảng vữa vẫn sẽ bị tách lớp dưới tác động nhiệt và rung chấn.
Định mức cát xi măng thế nào là chuẩn cho vữa trát tường mác 75 ngoài công trường?
Quy đổi ra thực tế công trường bằng thùng sơn 18 lít thông dụng: 1 bao xi măng 50 kg thường trộn với khoảng 8 đến 9 thùng cát đã sàng sạch. Nếu thợ xúc từ 12–14 thùng cát cho 1 bao xi măng thì mác vữa đã bị loãng nghiêm trọng, rất dễ dẫn đến hiện tượng bở cát.
Nếu bạn đang gặp sự cố tương tự tại công trình hoặc cần trao đổi thêm về giải pháp kỹ thuật, kiểm định chất lượng phù hợp với hiện trạng thực tế, có thể liên hệ với đội ngũ kỹ thuật PiARC để cùng thảo luận phương án tối ưu.
CÔNG TY TNHH PIARC
Thi công xây dựng & Kết cấu thép
• Hotline / Zalo: 0942 844 349
• Email: piarcco@gmail.com
• Website: https://piarc.com.vn
